双カード接続製品の特性および適用説明

2025-04-12

ダブルフェルール圧縮継手は、計装、油圧、半導体、環境保護、空気圧、産業用流体システムで広く使用されている信頼性の高い接続ソリューションで、**1/16"~2" (2~50mm) チューブに適しており、高いシーリング、耐振動性、簡単な設置とメンテナンス、その他の利点があります。

1.ダブルコンプレッションジョイントのコア機能

1. 適用可能なサイズの広い範囲

インペリアル:1/16インチ、1/8インチ、1/4インチ、3/8インチ、1/2インチ、3/4インチ、1インチ、1.5インチ、2インチ

メートル法:2mm、4mm、6mm、8mm、10mm、12mm、15mm、20mm、25mm、32mm、40mm、50mm

2.分解と再固定が簡単

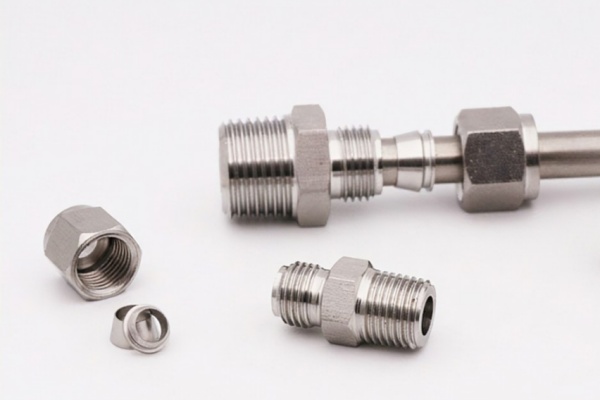

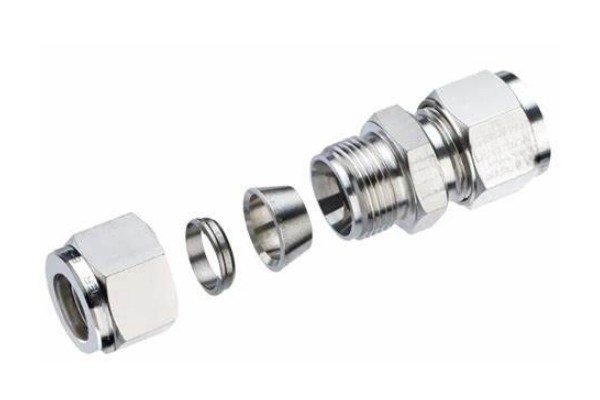

ダブルフェルール構造(フロントフェルールとリアフェルール)は、メカニカルスナップシールを提供し、シールに影響を与えることなく複数回分解および組み立てることができます。

フェルールやフランジジョイントに比べ、溶接や専用工具が不要で、設置時間が50%以上短縮されます。

3.さまざまな材料と構造が利用可能です

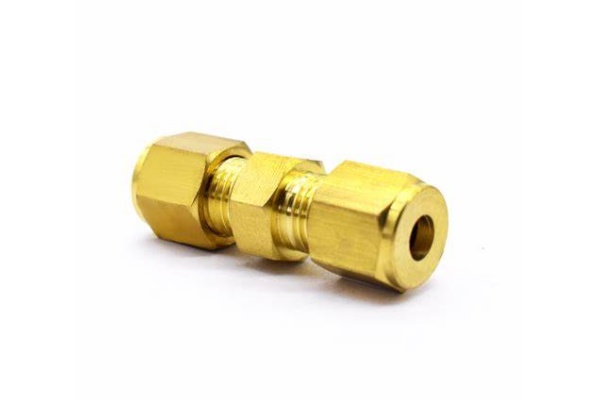

材質:304/316ステンレス鋼、真鍮、ハステロイ、モネルなど

シール形状:金属間シール(高温高圧)、PTFE / EPDMガスケット(耐腐食性)。

4. 優れた信頼性と性能

圧力:最大10,000 psi(690 bar)で、過酷な油圧、ガス、化学用途に適しています。

防振:ダブルフェルール設計により緩みを防ぎ、コンプレッサー、ポンプ、エンジンなどの振動環境に適しています。


2.ダブルフェルールジョイントの一般的なタイプ

ストレートコネクタ

90°エルボ

45°エルボ

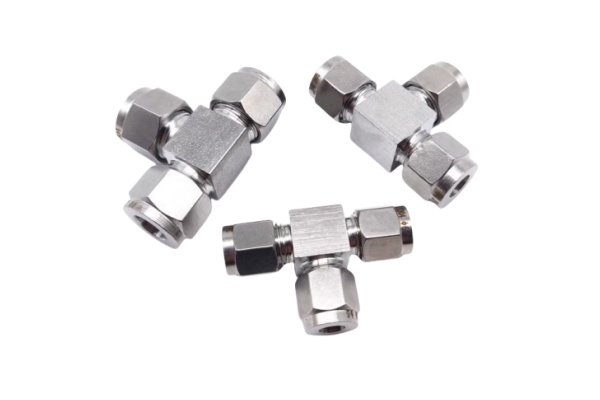

ティージョイント

クロスコネクタ

チューブアダプター


3. 代表的なアプリケーション産業

1.環境保護設備(湿式廃棄物/固形廃棄物/焼却プラント)

適用ポイント:

油圧(プレス、ソーター) - 高圧や振動に強い。

バイオガス/煙道ガスパイプ(H₂S腐食に強い316L材料)。

メーターモニタリング(CEMSサンプリングチューブの漏れ防止)

2. 石油化学工業

適用ポイント:

高温高圧反応器パイプライン(ハステロイ酸耐性)。

LNGは低温で輸送されます(-200°Cは密閉されたままです)。

3. 半導体・医薬品

適用ポイント:

高純度ガス/液体供給(非汚染設計)。

クリーンルーム機器(FDA承認の材料)。

第四に、選択ガイド

1.媒体に応じて材料を選択します

水/蒸気/空気:304ステンレス鋼

海水/酸/アルカリ/Cl⁻:316Lステンレス鋼

強酸(硫酸・塩酸):ハステロイC276

高温オイル/作動油:ニッケルメッキステンレス鋼

2.圧力に応じてモデルを選択します

< 1000 psi:標準デュアルフェルール 1000-6000 psi:高圧強化 > 6000 psi:メタルシール超高圧


3. 設置上の注意

カッティングノズル:平らでバリがないこと(専用のパイプカッターを使用)。

プリロード制御:トルクレンチを使用して、きつすぎたり緩すぎたりしないようにします。

リークテスト:設置後、気密/油圧テストを行います。

5. 概要

ダブルコンプレッションフィッティングは、信頼性が高く、メンテナンスが容易なパイプライン接続ソリューションです。

最適な用途:

✅ 環境保護機器(耐食性、漏洩防止)

✅ 石油化学産業(高圧耐性、耐振動性)

✅ 精密製造(無公害、高清浄度)

✅ 半導体(CVD装置、エッチング装置)


特定のモデル選択や技術パラメータが必要な場合は、KUNGFLEXエンジニアが推奨する中/圧力/温度などの作業条件を提供できます。
